Standard ou High Tension
Ce système de tension à ressort sur 4 côtés accueille le pochoir VectorGuard encadré par des baguettes en aluminium. Ce système se caractérise par une manipulation simple et une stabilité accrue du pochoir grâce au profilé en aluminium :
- VG260 23" x 23"
dimensions extérieures 584 mm x 584 mm
adaptable à 736 mm x 736 mm
Dimensions du gabarit 555 mm x 555 mm - VG265 29" x 23"
dimensions extérieures 736 mm x 584 mm
adaptable à 736 mm x 736 mm
Taille du pochoir 709 mm x 555 mm
ALPHA tensoRED
Nouveau système de serrage sur 4 faces, qui tend les pochoirs Tetrabond et VectorGuard avec une force allant jusqu'à 45 N/cm². Le système de serrage fonctionne de manière purement mécanique, sans air comprimé. Une station de chargement est nécessaire pour tendre le pochoir.
- 23" x 23" Master Frame
Dimensions extérieures 584 mm x 584 mm
Dimensions du pochoir 555 mm x 555 mm
- 29" x 23" Master Frame
Dimensions extérieures 736 mm x 584 mm
Taille du pochoir 709 mm x 555 mm
Les Master Frames sont adaptables à 736 x 736 mm².

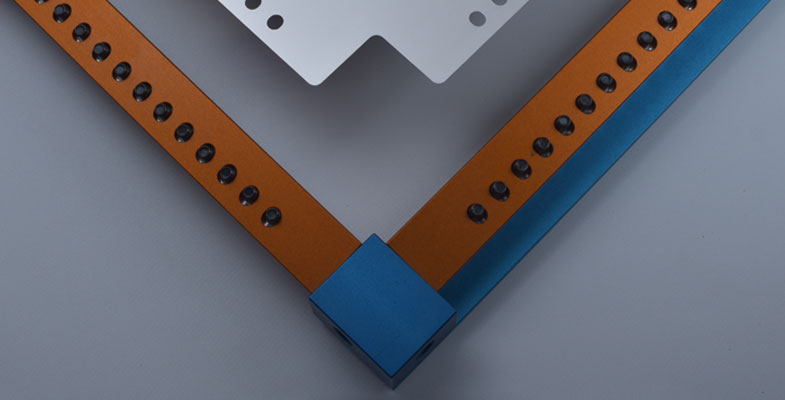

Quattro-Flex II-3
Ce système de tension rapide sur 4 côtés maintient le pochoir sans frais de licence sous tension au moyen d'air comprimé. Des réducteurs de pression permettent un contrôle continu et précis de la tension du pochoir :
- carré
dimensions extérieures 584 mm x 566 mm
adaptable à 736 mm x 736 mm
dimensions du pochoir 555,5 mm x 555,5 mm
- rectangulaire
dimensions extérieures 720 mm x 584 mm
adaptable à 736 mm x 736 mm
dimensions du gabarit 709,5 mm x 555,5 mm

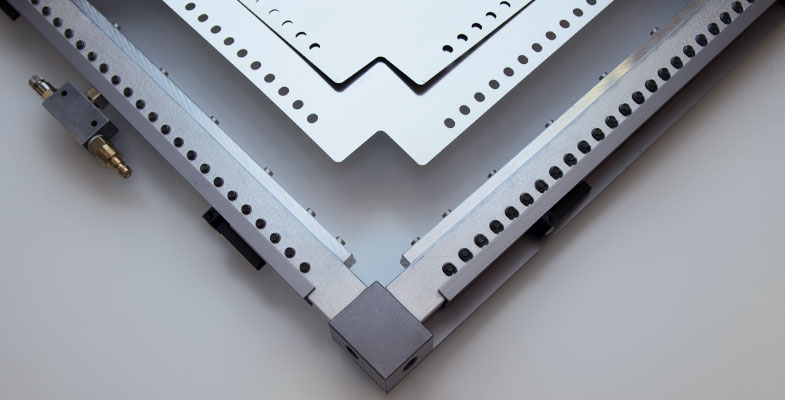

Quattro-Flex-3
Le nouveau système est utilisé avec une station de chargement, les barres de maintien sont supprimées. En cas d'utilisation de pochoirs BECsnap pour QuattroFlex, il est possible de se passer de la station de chargement. Le cadre est un peu plus léger que le modèle précédent et offre une zone de raclage plus grande de 5 mm sur tout le pourtour :
- carré
dimensions extérieures 584 mm x 566 mm
adaptable à 736 mm x 736 mm
dimensions du pochoir 555,5 mm x 555,5 mm
- rectangulaire
dimensions extérieures 720 mm x 584 mm
adaptable à 736 mm x 736 mm
dimensions du gabarit 709,5 mm x 555,5 mm
AlphaTetra
Le système de serrage à ressort sur 4 côtés convient aux pochoirs
avec AlphaTetra, MicroMount ou la perforation de bord brevetée BEC100:
- 23" x 23"
dimensions extérieures 584 mm x 584 mm
adaptable à 736 mm x 736 mm
dimensions du pochoir 558 mm x 558 mm
- 29" x 23"
dimensions extérieures 736 mm x 584 mm
adaptable sur 736 mm x 736 mm
Taille du pochoir 711 mm x 558 mm
ZelFlex Z4P
Ce système de serrage rapide sur 4 côtés assure la tension du pochoir sans frais de licence au moyen d'air comprimé. Une alimentation permanente en air comprimé n'est pas nécessaire, l'air comprimé peut être retiré immédiatement après la tension du pochoir :
- Petit
Dimensions extérieures 558 mm x 558 mm
Dimensions du pochoir 520 mm x 520 mm
- Standard
Dimensions extérieures 584 mm x 584 mm
Taille du pochoir 546 mm x 546 mm
- Grand
Dimensions extérieures 736 mm x 736 mm
Taille du pochoir 698 mm x 598 mm
Cadre de serrage rapide éprouvé pour les pochoirs CMS
Obtenez des résultats de haute précision avec les systèmes de serrage rapide
Les cadres à serrage rapide garantissent une fixation précise et un serrage régulier du pochoir CMS. La rentabilité, la précision du résultat d'impression et la sécurité globale du processus sont ici au premier plan. Le pochoir à tension rapide est rapidement prêt à l'emploi et peut être archivé en économisant de la place. Il a remplacé le pochoir CMS classique monté dans un tissu et un cadre de tamisage dans une grande partie de la fabrication électronique actuelle. Vous trouverez chez nous les systèmes de serrage rapide VectorGuard, Quattroflex, ZelFlex et AlphaTetra dans différentes tailles et versions. Vous profitez d'une technologie de cadre de serrage innovante - toujours à la pointe du progrès. Cliquez ici pour accéder à notre conseiller en gabarits.

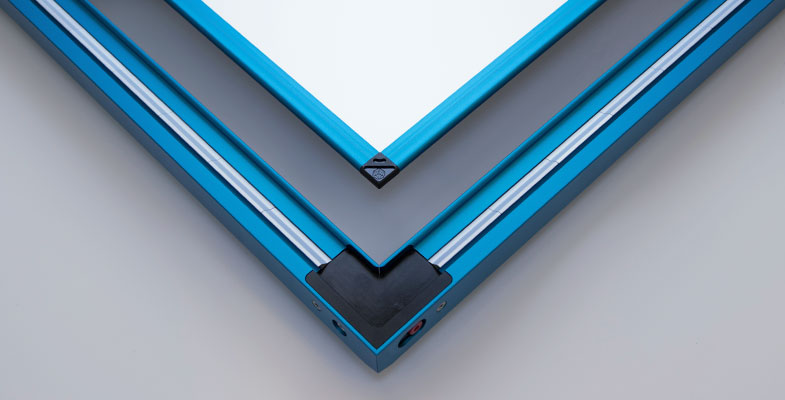

VectorGuard
Les cadres à tension rapide VectorGuard sont une solution répandue pour l'impression industrielle de stencils. Le système à ressort éprouvé garantit une tension constante ainsi qu'un changement d'équipement en toute simplicité et est proposé en deux variantes. Le cadre VectorGuard classique, économique et polyvalent, est le compagnon idéal pour les processus SMT. Le VectorGuard High Tension offre quant à lui une tension jusqu'à 65% plus élevée, ce qui favorise un décollement plus régulier du pochoir du substrat et permet une efficacité de transfert accrue de la pâte à braser.
Quattro-Flex
Le système de tension rapide Quattro-Flex est un cadre sans entretien qui fonctionne à l'air comprimé et maintient ainsi le pochoir sous tension en permanence. Un raccordement d'air comprimé dans l'imprimante à pâte est indispensable pour garantir une stabilité fiable des pochoirs sur une longue période. Les cadres Quattro-Flex de dernière génération peuvent être utilisés avec ou sans station de chargement et offrent ainsi une manipulation peu encombrante, fiable et sûre.

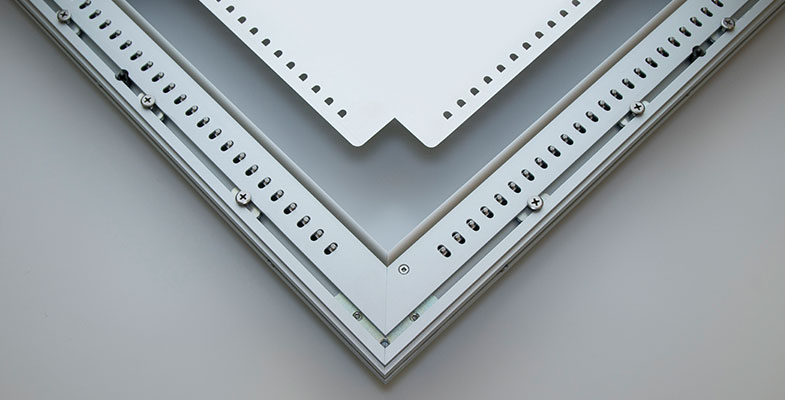

ZelFlex
Les cadres de serrage pneumatiques ZelFlex marquent des points dans leur manipulation grâce à une technique éprouvée. L'accumulateur d'air comprimé intégré maintient le gabarit tendu de manière constante pendant 24 heures. Une fois le pochoir fixé dans le cadre, la source d'air comprimé est retirée et n'est plus nécessaire lors de l'impression.

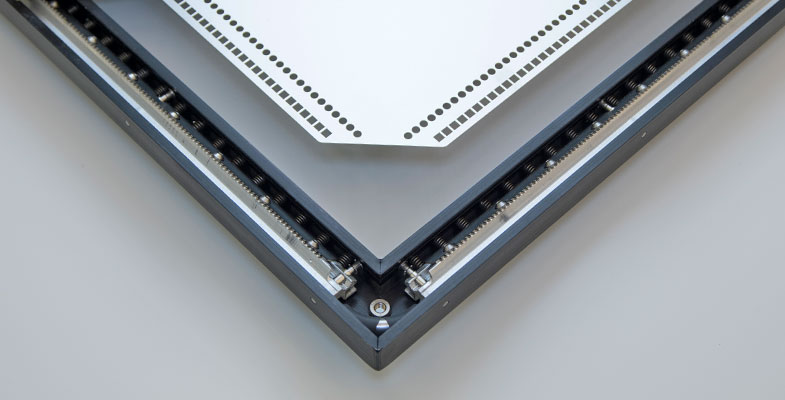

AlphaTetra
Dans le cadre à serrage rapide AlphaTetra à quatre côtés, le pochoir est maintenu en tension par le système de serrage mécanique à ressort et relâché sur une base pneumatique. Becktronic fabrique les pochoirs adaptés avec la perforation de bord brevetée BEC100, qui peut être réalisée sur demande avec une protection des bords.

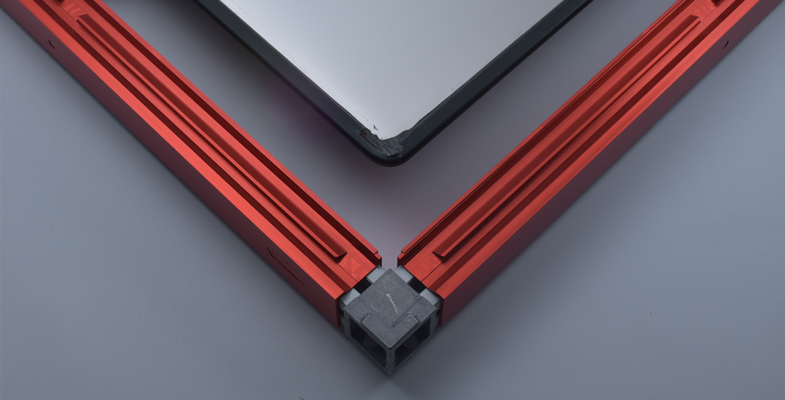

Alpha tensoRed
L'Alpha tensoRed est similaire au cadre tendeur VectorGuard, mais ne comporte pas de tuyaux d'air intérieurs. En revanche, une station de chargement à fonctionnement mécanique est nécessaire pour insérer et retirer le gabarit du cadre.
Bien entendu, BECKTRONIC fabrique les pochoirs CMS adaptés à tous les cadres rapides courants, qu'il s'agisse de QuattroFlex ou VectorGuard, ZelFlex, AlphaTetra, Heeb, Metz ou Paggen. Notre type de pochoir BECsnap est toujours un bon choix pour l'utilisation dans les cadres QuattroFlex ou VectorGuard.
Nous vous offrons un conseil professionnel et indépendant. Ensemble, nous trouverons la solution optimale dans le choix d'un système de serrage rapide pour votre production électronique.
