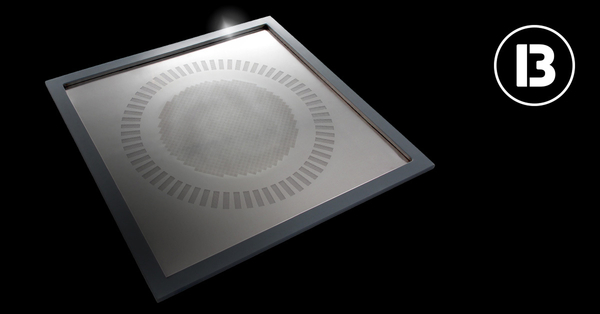

Pochoirs LTCC
Les pochoirs LTCC (Low temperature Co-fired Ceramic) sont les produits haut de gamme de la maison Becktronic et allient précision, efficacité et qualité supérieure. Leur force : une précision maximale. Les ouvertures sont fabriquées par usinage au laser, ce qui garantit la précision dimensionnelle et la stabilité. Les trous microscopiques de ces pochoirs conviennent parfaitement au remplissage de MicroVias, à la représentation de pistes conductrices très fines ou à l'étalonnage de systèmes optiques. Grâce à une assurance qualité en trois étapes, ces pochoirs de précision garantissent une précision de positionnement optimale. Des épaisseurs de pochoir typiques de 20 à 50 µm permettent d'obtenir des résultats d'impression précis.
L'un des principaux domaines d'application est l'impression de pâtes, telles que les pâtes à braser ou à argenter, sur les couches céramiques. Cette étape est essentielle pour appliquer des structures très fines pour les pistes conductrices et les trous métallisés. Chaque micromètre compte ici, car l'épaisseur de la couche a une influence directe sur la structure électrique et mécanique du composant fini.
Pourquoi des pochoirs LTCC ?
- Des résultats de haute précision : Ils minimisent les erreurs et les rebuts lors de la fabrication.
- Longévité : les matériaux robustes garantissent une longue durée d'utilisation.
- Flexibilité : les pochoirs peuvent être adaptés individuellement à des designs et des exigences de fabrication spécifiques.
Défis et solutions
Les processus LTCC comportent des défis particuliers. Les couches céramiques se rétractent pendant le frittage. Les pochoirs doivent tenir compte de cet effet pour que les dimensions ultérieures des pistes et des structures soient exactes. C'est là que l'on voit l'importance d'une fabrication de haute précision et de designs de pochoirs optimisés.
Conclusion : un must pour les applications exigeantes
Les pochoirs LTCC sont indispensables aux fabricants d'électronique qui s'occupent de miniaturisation et de haute fonctionnalité. Ils garantissent que même les structures les plus fines sont réalisées de manière fiable et convainquent par leur précision, leur durabilité et leur flexibilité.
Vous souhaitez en savoir plus sur les pochoirs LTCC ou vous avez besoin d'une solution sur mesure ? Demandez conseil à des experts.
