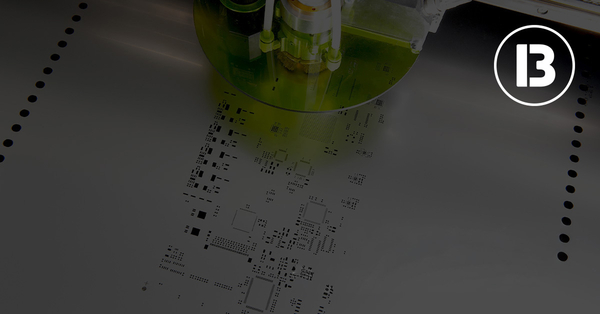

Considérations avant l'achat : spécifications des pochoirs CMS
Il y a quelques caractéristiques importantes des pochoirs qui jouent un rôle selon l'application et les exigences de qualité. Si vous posez une question à dix fournisseurs de pochoirs différents, vous obtiendrez probablement dix réponses différentes à ce sujet. Chez BECKTRONIC, nous nous concentrons surtout sur ces quatre propriétés du pochoir :
- Épaisseur du pochoir : l'épaisseur du pochoir est un facteur clé pour déterminer la quantité de pâte à braser à appliquer sur le circuit imprimé. Une couverture de soudure trop importante entraîne des ponts de soudure, tandis qu'une quantité insuffisante de pâte entraîne des points de soudure faibles. La densité de la garniture conditionne également une certaine épaisseur de feuille.
- Taille des ouvertures : La taille de l'ouverture du pochoir doit être plus petite que la taille du pad PCB afin d'éviter les problèmes tels que la formation de ponts et de billes de soudure. Sinon, la pâte à souder peut rester collée sur les parois de l'ouverture après le décollement du pochoir. Pour éviter de tels problèmes, la surface intérieure des parois de l'écran doit être inférieure de 2/3 à la surface des pastilles de PCB.
- Matériau du pochoir : le matériau le plus couramment utilisé est l'acier inoxydable, mais certaines conceptions de PCB avec des dispositifs à pas fin nécessitent l'utilisation d'autres matériaux comme le FineGrain ou le nickel.
- Alignement du pochoir : l'alignement correct du pochoir CMS est essentiel pour obtenir une impression précise de la pâte à braser. Des repères d'alignement doivent être ajoutés à la fois sur le circuit imprimé et sur le pochoir afin d'obtenir un effet d'impression parfait. Ces points fixes assurent un alignement correct entre le pochoir CMS et le circuit imprimé.
