Pièces de découpe fine au laser de BECKTRONIC
Des pièces laser précises selon vos souhaits
Nos pièces de découpe fine au laser vous permettent d'obtenir des découpes d'acier inoxydable de haute précision dans des tailles allant de quelques millimètres seulement à une taille maximale de 162 x 59 cm, et ce à partir d'une seule pièce. Les pièces découpées au laser en acier inoxydable magnétique ou non magnétique, en grain fin, en fer blanc, en nickel sont possibles. Des tôles d'acier inoxydable d'une épaisseur de 30 µm à 600 µm sont disponibles en stock.
Grâce au réglage fin de nos installations laser, celles-ci offrent une précision maximale. Grâce à une précision de position de +/- 3 µm et une tolérance de taille de coupe de +/- 5 µm, la plus grande précision est toujours garantie. Même les contours complexes et les découpes individuelles des pièces moulées peuvent être découpées sans bavures ni déformations.
plaques de serrage
Nous fabriquons des tôles de serrage avec précision selon les plans ou les données fournis. Les versions spécifiques de ces pièces laser peuvent présenter des trous et des évidements, être étagées et être marquées.
Ces pièces laser servent de base pour la fixation ou le guidage du circuit imprimé dans l'imprimante à pâte à souder. Elles constituent la butée du circuit imprimé dans l'axe Z. Elles dépendent du type d'imprimante et ont généralement une épaisseur de 100 µm ou 200 µm.
Utilisation :
Les plaques de serrage sont parfaites pour fixer les circuits imprimés dans les imprimantes à pâte à souder. Des versions étagées de ces pièces moulées, qui ont un effet stabilisateur, sont également utilisées.
Il existe en outre des solutions combinées qui, outre la fixation dans l'axe Z, permettent également un serrage latéral et une impression proche des bords.
Cales en tôle
Les cales métalliques permettent de compenser les tolérances de fabrication dans la production et sur les machines. Elles sont également appelées rondelles d'ajustage, rondelles d'adaptation ou rondelles d'écartement. Leur fonction est comparable à celle d'une rondelle classique.
Ces pièces découpées au laser sont fréquemment utilisées, car elles sont non seulement économiques, mais compensent également les tolérances de manière rapide et précise.
Utilisation :
Les cales métalliques sont utilisées dans la construction mécanique, l'industrie automobile ou la fabrication d'appareils. Elles servent à compenser les écarts, par exemple dans les assemblages horizontaux, ou comme plaques d'ajustage sur les pieds de machines ou d'appareils.

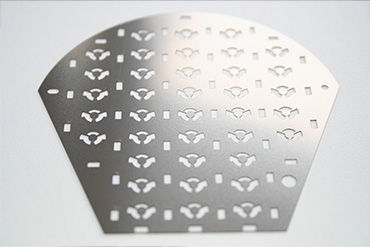

Formteile
Le terme « pièce moulée » désigne les pièces découpées au laser qui, outre le serrage, le maintien à distance et la compensation de niveau, sont utilisées dans de nombreux autres domaines d'application.
Nous fabriquons toutes les pièces moulées sur mesure pour nos clients. L'apposition d'une inscription, gravée ou découpée, peut être réalisée parallèlement à la fabrication. Les pièces sont placées de manière peu encombrante sur les tôles utilisées pour la fabrication et sont livrées soit attachées, soit séparées.
Utilisation :
Les pièces moulées peuvent être utilisées dans des domaines très variés. Elles sont utilisées dans des applications optiques (par exemple, gobos, filtres et écrans), dans la technologie de l'eau (par exemple, tamis et brise-jets) et dans la technologie des capteurs (par exemple, entretoises pour l'étalonnage). En fonction du domaine d'application et de la tâche à accomplir, nous mettons en œuvre vos spécifications rapidement et avec une qualité constante.
Découpage fin au laser - (pas) une grosse affaire
Petites pièces laser dans la qualité habituelle de BECKTRONIC
Comme pour tous nos produits, vous pouvez également compter sur une qualité maximale pour nos pièces de découpe laser de précision. Nos experts en découpe laser de précision vous conseillent sur les contours, les nervures, la mise en page et les éventuels raccords nécessaires. Nous garantissons ainsi les meilleurs résultats pour votre pièce moulée.
Petites pièces moulées - grand effet

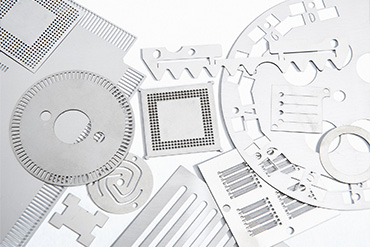

Nous proposons des pièces laser telles que des tôles de serrage et des tôles shims ainsi que des pièces moulées en acier inoxydable et en nickel. L'épaisseur de ces pièces moulées peut varier de 0,03 mm à 0,6 mm. La taille maximale de ces pièces découpées au laser en acier inoxydable est de 1620 mm x 590 mm.
Le découpage fin au laser
La découpe au laser fait partie des procédés de séparation thermique. Dans le faisceau laser de nos machines de découpe laser, la lumière est concentrée. Dès que ce faisceau frappe un matériau, celui-ci est chauffé à une telle température qu'il se liquéfie à cet endroit et que le gaz de coupe expulse la matière en fusion de la tôle.
Comme le faisceau laser se compose en principe d'un grand nombre de points lumineux individuels, l'avance et la vitesse déterminent entre autres la qualité de l'arête de coupe. Plus celle-ci est lente, plus la finition de l'arête de coupe est fine. Différents gaz de processus sont utilisés pour soutenir le processus et l'influencer qualitativement.
La découpe de précision au laser consiste également à séparer le matériau au moyen de la technique laser. Cela se fait soit par découpe par fusion, soit par évaporation du matériau le long du contour de coupe. Grâce à ces procédés de séparation précis, nous pouvons également réaliser des designs très filigranes, de petits traits de coupe et des micro-barrettes et obtenir un résultat d'une précision de l'ordre du micromillimètre (+/- 3 µm).
FAQ
Vous avez d'autres questions ?
Nous avons réuni ici les informations les plus importantes sur la découpe fine au laser.
Qu'est-ce que la découpe laser de précision ?
La découpe laser de précision désigne la découpe précise de matériaux d'une épaisseur comprise entre 0,001 et 1,0 mm à l'aide d'une énergie thermique générée par un faisceau laser pulsé. Le faisceau laser continu permet de découper les matériaux avec précision et dans le respect absolu des dimensions spécifiées.
Comment fonctionne la découpe laser de précision ?
En tant que procédé de séparation thermique, la découpe laser de précision utilise un faisceau lumineux concentré. Lorsque ce faisceau laser frappe le matériau, celui-ci est retiré et ainsi séparé. La découpe laser de précision permet d'obtenir des arêtes de coupe très précises. Ce procédé convient aussi bien aux contours filigranes qu'aux contours complexes.
Quels sont les avantages de la découpe laser de précision ?
Optez pour les pièces découpées au laser de BECKTRONIC et profitez de nombreux avantages :
- La qualité BECKTRONIC habituelle
- Une fabrication économique dès la première pièce
- Une arête de coupe pratiquement sans bavure
- Une utilisation optimale du matériau
- Des temps de préparation rapides
- Des délais de livraison courts
Est-il possible de retravailler les pièces découpées au laser ?

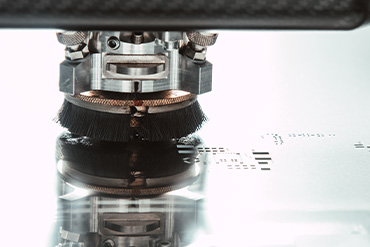

BECKTRONIC propose différentes possibilités pour ennoblir vos pièces moulées. Si les pièces découpées au laser sont fabriquées en série, il est possible de les brosser sur un ou deux côtés. Un traitement électrogalvanique, le BECchem, est également possible.
Alors que le brossage mécanique élimine les bavures de coupe les plus fines du côté de la sortie du laser, BECchem permet de répondre aux exigences esthétiques.
Une livraison express est-elle possible pour les pièces découpées au laser ?
Notre parc laser nous permet d'offrir des temps de réaction et des délais d'exécution rapides. Les délais de livraison standard sont d'un à deux jours. Une livraison express pour des pièces uniques ou de petites quantités est possible à tout moment. Si la clarification technique est terminée avant 15h00 et que nous avons reçu votre commande, nous fabriquons et expédions vos pièces moulées le jour même.
De quels formats de données avons-nous besoin pour créer votre pièce moulée ?
Afin de pouvoir répondre parfaitement à vos souhaits concernant vos pièces moulées, nous avons besoin que vous nous fournissiez votre projet dans l'un des formats de fichier suivants :
- Gerber
- Extended Gerber
- HPGL
- Barco-DPF
- AutoCad-DXF
- IPC-D350
- Eagle(*brd)
- Target
- ODB++
Vous avez d'autres questions sur les produits de BECKTRONIC ? Alors consultez notre rubrique FAQ.
Votre satisfaction est notre priorité.
Nous vous offrons un conseil professionnel et indépendant. Pour chaque pièce laser, nous vous garantissons une qualité BECKTRONIC constante.
Envoyez-nous votre demande avec des données ou un dessin. Nous nous chargeons immédiatement de la fabrication rapide et de haute qualité de vos pièces de découpe fine au laser.
