choix des matériaux
Nos pochoirs SMD sont fabriqués à partir de plaques en acier inoxydable de haute qualité. Vous pouvez également choisir parmi des alliages haut de gamme tels que FineGrain ou nickel.
Des pochoirs CMS parfaits : C'est ce qui compte vraiment
Paramètres importants pour des résultats d'impression optimaux
Épaisseur du matériau du pochoir CMS : précision de 30 µm à 300 µm

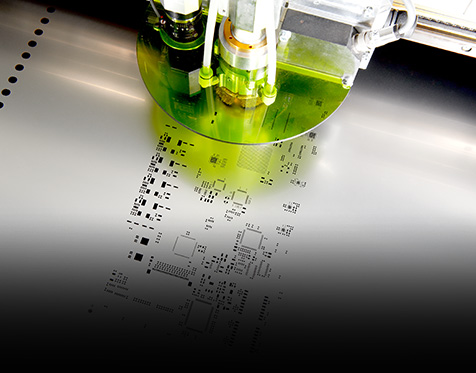

En tant qu'outil d'impression de la pâte à braser,les pochoirs CMS ont une grande influence sur la qualité de la fabrication électronique. Pour que chaque pochoir CMS donne un résultat d'impression idéal et reproductible, différentes caractéristiques doivent être adaptées avec précision.
L'épaisseur du matériau du pochoir CMS est un facteur central. Elle est choisie en fonction de la forme des composants et de la densité de la carte imprimée. La bonne épaisseur du film évite les problèmes tels que les courts-circuits ou les ponts de soudure et garantit un résultat de soudure parfait. Becktronic propose des épaisseurs de matériau par paliers de 10 µm, de 30 µm à 300 µm, afin de répondre à ces exigences individuelles.

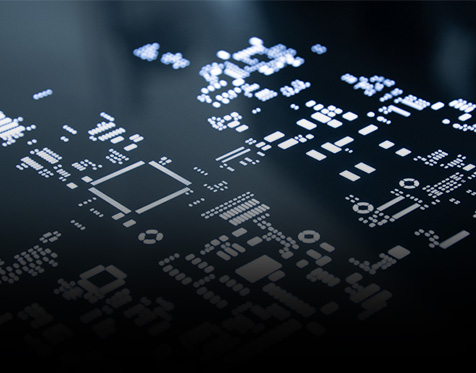

Conception précise des pastilles : optimisation pour une image imprimée sans défaut

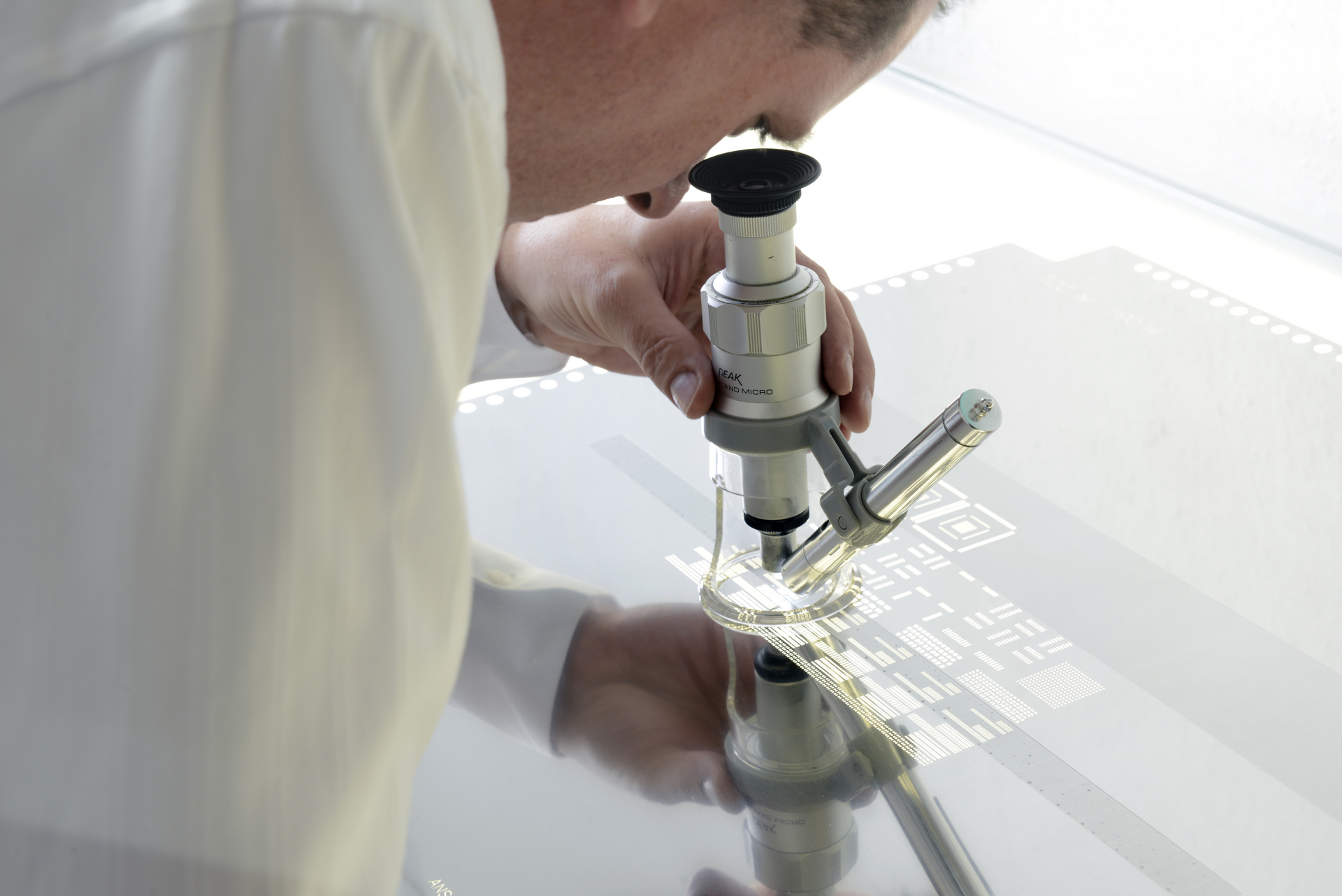

La taille et la forme des ouvertures des pastilles ont également une influence déterminante sur la qualité d'impression. Dans le cas idéal, les ouvertures sont manipulées de manière à éviter les erreurs d'impression. Si des erreurs apparaissent malgré tout après les premiers essais d'impression, nous analysons le résultat d'impression et optimisons votre pochoir CMS de manière ciblée.
Des facteurs externes tels que des circuits imprimés de mauvaise qualité ou des données CAO imprécises peuvent également en être la cause. Des problèmes tels qu'une taille de pastille inégale ou un vernis épargne mal placé peuvent être résolus grâce à nos conseils complets et à l'adaptation du pochoir.

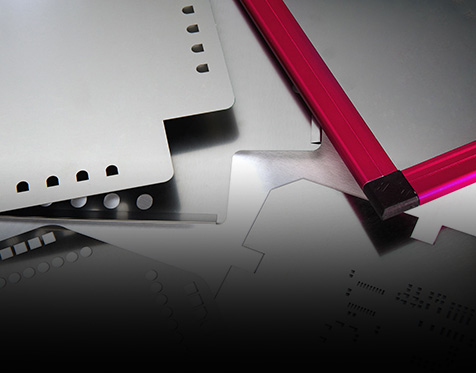

Le bon choix de matériau pour votre pochoir CMS
Pour la fabrication des pochoirs CMS, on utilise des panneaux en acier inoxydable de haute qualité avec une surface extrêmement lisse. Ces matériaux ont une longue durée de vie et permettent jusqu'à 300.000 cycles de raclage. Grâce à des traitements tels que FineGrain ou l'utilisation de nickel, la rugosité de la paroi intérieure est encore réduite, ce qui augmente l'efficacité et la précision lors de l'impression de la pâte à braser.
Alignement parfait grâce aux marques de repérage
Un alignement exact du pochoir CMS sur le circuit imprimé est essentiel pour obtenir des résultats d'impression répétables et précis. Les marques de repérage sur le pochoir et le circuit imprimé garantissent un positionnement parfait du pochoir à chaque processus d'impression. Cela permet de garantir une impression identique de la pâte à braser.
Tailles d'ouverture des coussinets
