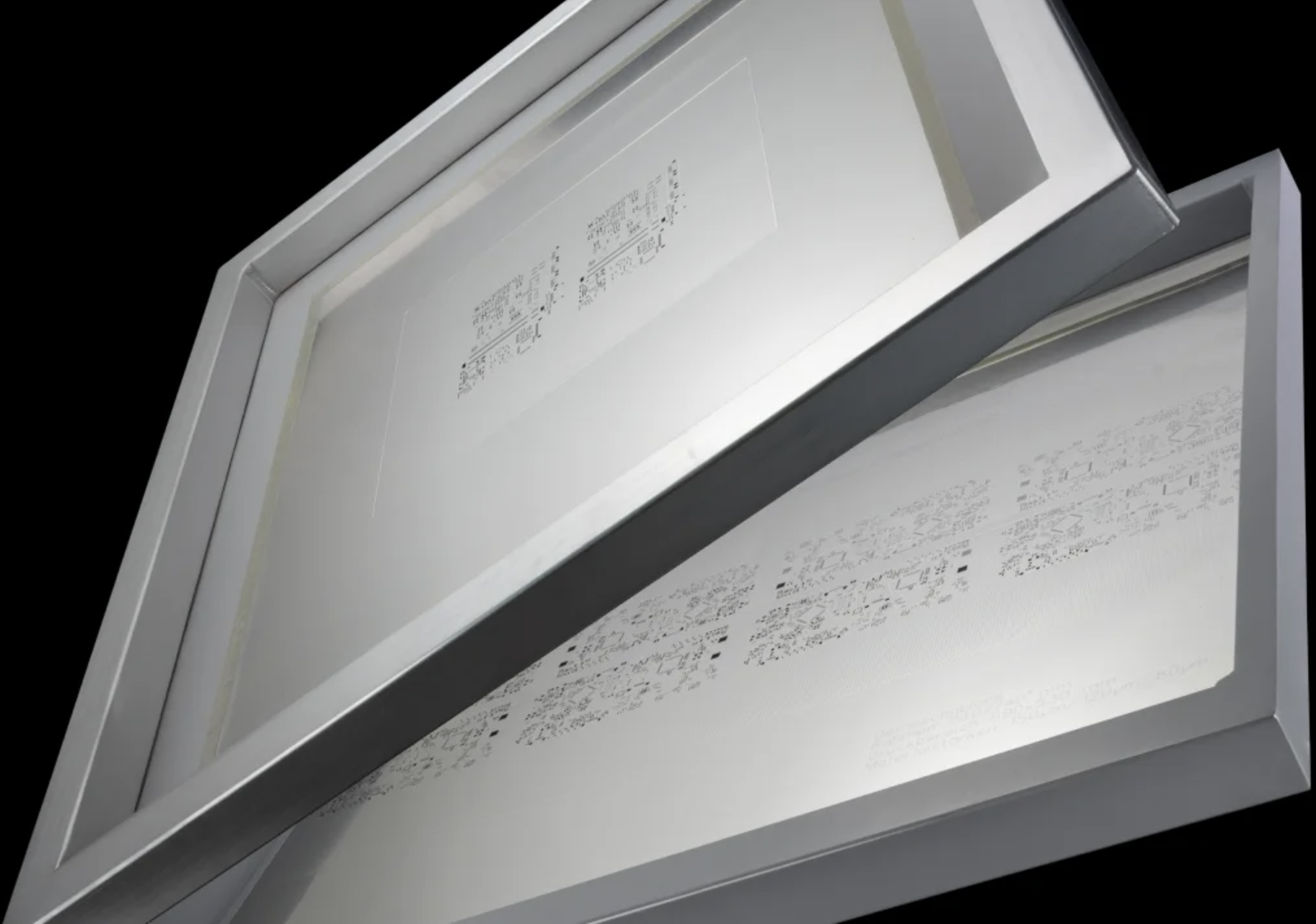

Les défauts d'impression, les dépôts de pâte irréguliers ou l'augmentation des rebuts sont souvent dus à un pochoir qui n'est pas parfaitement adapté à l'application. Les pochoirs CMS à cadre fixe se distinguent par leur stabilité dimensionnelle, leur grande répétabilité et leur surface de raclage maximisée. Becktronic vous aide à choisir le pochoir à cadre fixe le mieux adapté à votre processus de fabrication et développe avec vous la solution la plus performante sur le plan technique et économique.
Toutes les lignes de production n'imposent pas les mêmes exigences en matière d'impression au pochoir. La taille des lots et le niveau de qualité, par exemple, sont des facteurs déterminants. Dans la pratique, deux systèmes fondamentaux s'opposent : les pochoirs pour cadres à serrage rapide et les pochoirs à cadre fixe. Si les systèmes à serrage rapide se distinguent avant tout par leur flexibilité et leur stockage peu encombrant, leur stabilité de tension et leur reproductibilité dépendent du processus de serrage utilisé et de la manière dont ils sont manipulés au quotidien dans la production.
Les pochoirs à cadre fixe, en revanche, offrent une tension constante et durable grâce à la liaison permanente entre la tôle du pochoir et le cadre. Cela garantit des conditions d'impression stables et constitue une condition préalable essentielle à l'obtention de résultats reproductibles et à une grande fiabilité du processus. C'est notamment dans le cas de volumes d'impression élevés, de structures fines ou de tolérances serrées que les pochoirs à cadre fixe démontrent clairement leurs atouts par rapport aux systèmes à serrage rapide.

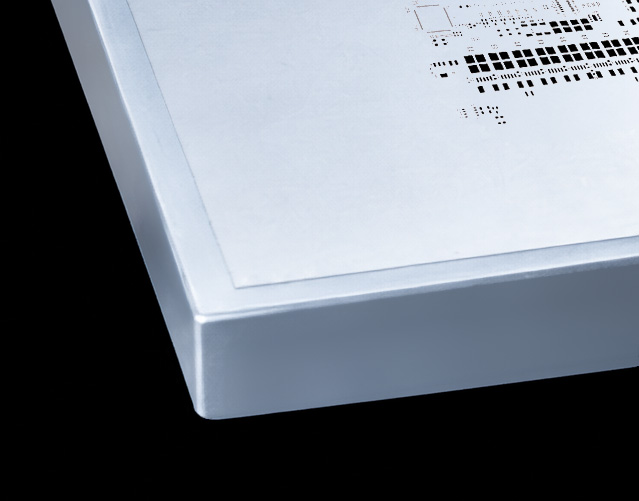

La fixation solide et durable du pochoir au cadre garantit une tension constante tout au long de la durée d'utilisation. Cela permet d'obtenir des conditions d'impression stables et de minimiser les variations liées au processus.

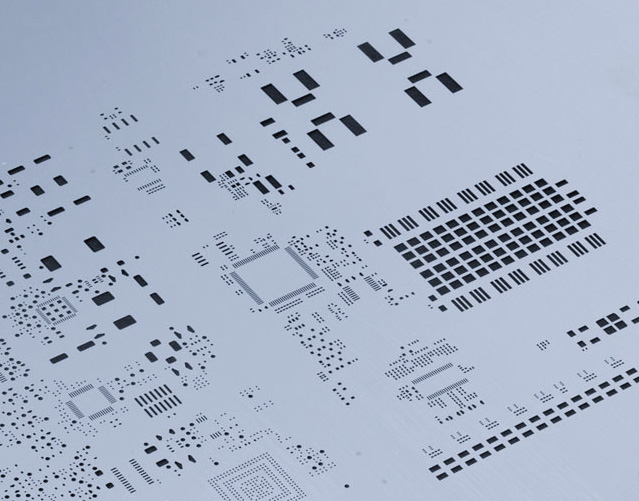

Les pochoirs à cadre fixe permettent un positionnement particulièrement précis et reproductible lors du processus d'impression. Cela constitue un avantage notamment pour les applications à pas fin, les petites ouvertures et les exigences de qualité élevées.

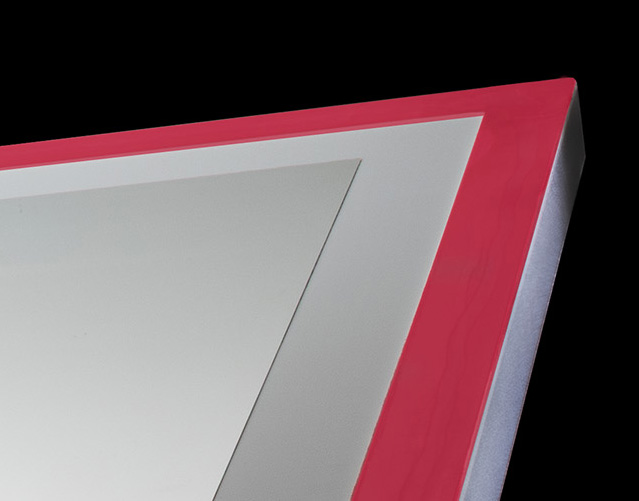

Comme aucun serrage ni réajustement n'est nécessaire, le temps nécessaire à la mise en place du processus d'impression est réduit. Parallèlement, cela permet d'éviter les sources d'erreurs potentielles liées à un serrage incorrect.
Nous vous proposons le cadre à profilés en aluminium dont vous avez besoin pour votre pochoir CMS. En fonction de vos besoins, vous pouvez choisir entre un revêtement de cadre en toile d'acier ou en toile de polyester. Nous vous proposons également un collage direct du pochoir CMS sur le cadre. Afin de pouvoir répondre rapidement et avec souplesse à vos besoins spécifiques, nous disposons à tout moment d’un large choix de tailles de cadres. Nous stockons les cadres qui nous sont fournis afin de les réutiliser pour de futures commandes.

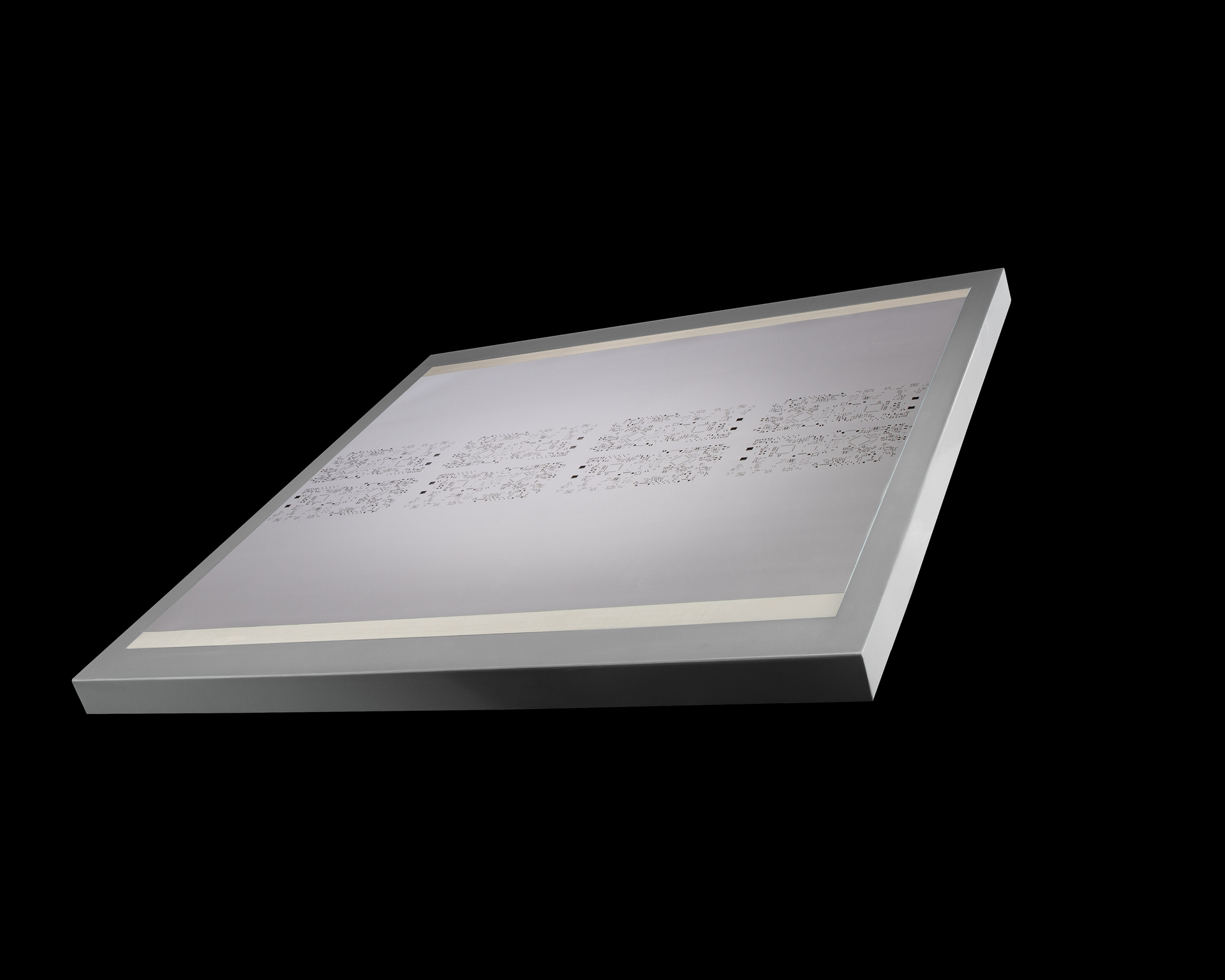

Nous utilisons soit un tissu en acier inoxydable, soit un tissu en polyester haute résistance pour tendre la feuille de pochoir à l'intérieur d'un cadre en aluminium. Ces deux technologies offrent des performances d'impression SMT fiables et sont largement utilisées dans l'ensemble du secteur de la fabrication électronique.
Avantages :
La technique BECdirect se passe totalement de support en acier ou en polyester. À la place, le film de pochoir est collé directement sur le cadre, ce qui permet d'obtenir une surface d'impression extrêmement stable, avec une tension nettement améliorée et une zone d'impression utile plus grande.
Pourquoi passer à BECdirect ?
La qualité d'un pochoir CMS ne dépend pas uniquement du matériau, de l'épaisseur de la tôle ou de la taille des ouvertures. Ce qui est avant tout déterminant, c'est son adéquation avec les exigences de votre assemblage, de votre processus d'impression et de votre environnement de production.
Fort d’une longue expérience dans le domaine de l’impression de pâte à souder et de la technologie des pochoirs, Becktronic aide ses clients à trouver le pochoir idéal pour leur production électronique, depuis le choix du type de pochoir adapté jusqu’au réglage précis des paramètres de processus pertinents.
Nous sommes très satisfaits : il suffit de leur envoyer un e-mail avec les fichiers Gerber en pièce jointe et quelques lignes d'explications pour qu'ils nous livrent, deux jours plus tard, un pochoir qui s'adapte parfaitement.
OEM, industrie automobile
Les pochoirs sont déjà d'excellente qualité ; le service client et l'assistance (…) sont également très bons et toujours très attentionnés.
EMS, technologie médicale et énergétique
On ne peut pas améliorer un service parfait.
EMS, électronique grand public
(…) leur savoir-faire est exceptionnel et a considérablement amélioré notre processus.
OEM, automatisation des bâtiments
Les pochoirs à cadre fixe sont particulièrement adaptés aux productions SMT exigeantes, caractérisées par des exigences de qualité élevées, des structures fines, des tolérances serrées ou des volumes d'impression importants. Grâce à leur tension et à leur stabilité élevées et durables, ils garantissent des résultats d'impression reproductibles sur de longues périodes d'utilisation.
Dans le cas d'un pochoir à cadre fixe, la tôle du gabarit est solidement et définitivement fixée au cadre. La tension reste ainsi constante, indépendamment de la procédure de mise en tension. Les systèmes de serrage rapide offrent davantage de souplesse pour le stockage et le transport, mais ne garantissent pas, dans toutes les applications, la même stabilité et la même répétabilité que les gabarits à cadre fixe.
Le choix du pochoir optimal dépend de différents facteurs, notamment l'assemblage, la conception des ouvertures, l'épaisseur de la tôle, la taille des lots et la technologie d'impression utilisée. Becktronic vous accompagne dans le choix et la conception de la solution adaptée afin de garantir à long terme la fiabilité du processus et la qualité d'impression.
Les pochoirs de précision à cadre fixe sont utilisés partout où la qualité d'impression et la reproductibilité doivent répondre aux exigences les plus élevées. Les domaines d'application typiques sont l'automobile, l'électronique industrielle, la technologie médicale, l'aéronautique et l'aérospatiale, ainsi que les fabrications EMS exigeantes.
Grâce à cette surface d'impression utile plus grande, on dispose de davantage d'espace pour un positionnement optimal des circuits imprimés et des agencements de plaques. Parallèlement, la rentabilité s'en trouve améliorée, car la surface disponible peut être exploitée plus efficacement.
Oui. Les services de conseil proposés par Becktronic vont au-delà de la simple fabrication de pochoirs. Forts de nombreuses années d'expérience dans le domaine de l'impression de pâte à souder et des procédés SMT, nous accompagnons nos clients dans le choix de la technologie de pochoir adaptée et dans l'optimisation des paramètres d'impression pertinents.
Pochoirs CMS pour des résultats d'impression optimaux et sans erreur.
Nos pochoirs convainquent par leur qualité et leur précision absolue. Nous prenons en charge votre problème et concevons le pochoir optimal pour votre application : pochoirs CMS, pochoirs à étages, pochoirs LTCC, pochoirs pour wafers, maxi-pochoirs, masques de pulvérisation, pochoirs de réparation. Accessoires : raclettes métalliques, cadres à serrage rapide, étagères de stockage et systèmes d'archivage pour pochoirs, etc.
